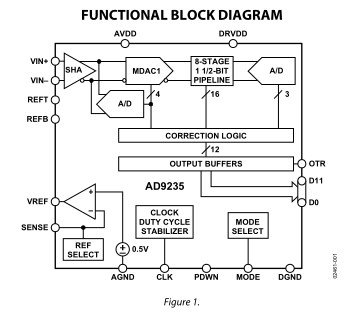

该AD9235是一个家庭的整体，采用3 V单电源，12位， 20/40/65 MSPS模拟 - 数字转换器（ADC）。这

家庭拥有一个高性能采样保持放大器 （SHA）和基准电压源。该AD9235采用多 差分流水线架构，内置输出纠错 逻辑可提供12位精度，在20/40/65 MSPS数据速率 并保证无失码在整个工作 温度范围。 利用宽带宽，真差分SHA允许各种 用户可选的输入范围和失调，包括单端 应用程序。它是适合于切换的多路复用系统 满量程电压电平在连续通道和采样 频率远远超过奈奎斯特单通道输入 率。再加上功耗与成本比以前 的模数转换器中，AD9235是适合于应用 通信，成像和医疗超声等。 单端时钟输入来控制所有内部 转换周期。一个占空比稳定器（DCS）补偿 在时钟占空比波动，同时保持 出色的ADC总体性能。数字输出数据是 标准二进制或二进制补码格式。一 外的范围（OTR）信号表示溢出条件，即 可以使用具有最显著位来确定低或 高溢出。 制作采用先进的CMOS工艺中，AD9235是可用 能够在一个28引脚TSSOP和32引脚LFCSP封装，规定工作 在工业温度范围（-40°C至+85°C）。

产品聚焦

1. AD9235从3 V单电源供电，并

设有独立的数字输出驱动器供应accommo-

最新2.5 V和3.3 V逻辑。

2.工作在65 MSPS时，AD9235功耗低300毫瓦。

3.取得专利的SHA输入保持优良的性能

输入频率最高为100MHz的和可配置为产生

单端或差分操作。

4. AD9235的引脚是类似于AD9214-65，一个10位，

65 MSPS ADC。这使得从一个简单的升级路径

10位到12位65 MSPS的系统。

5.时钟DCS保持在一个ADC的整体性能

宽范围的时钟脉冲宽度。

6. OTR输出位指示信号超出

选择的输入范围。
