嵌入式解决方案-阿尔杜伊诺由于微控制器板
发布时间：2013/1/10 14:28:36

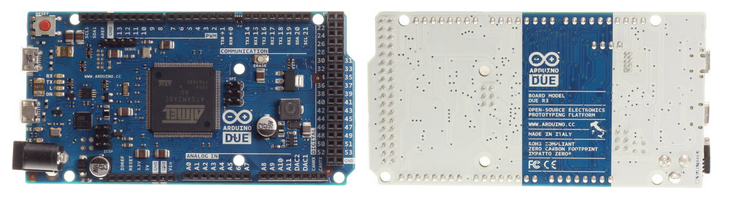

阿尔杜伊诺由于微控制器板是基于爱特梅尔SAM3X8E的32位处理器ARM Cortex-M3的MCU，并提高了所有标准的Arduino功能，并增加了许多新的功能。

由于Arduino的54个数字输入/输出引脚（其中12个可以用作PWM输出，可选分辨率），12个模拟输入，12位分辨率，4个UART，2个DAC输出，一个84MHz的晶体振荡器，两个USB连接，一个电源插口，2个TWI，ICSP头，SPI头，一个JTAG头，和一个复位按钮和删除按钮。的I / O引脚可以提供或容忍的最大电压为3.3V。该板有两个微型USB连接器 - 一个用于调试目的，第二个能够充当USB主机，允许连接到Arduino由于外部USB外围设备，如鼠标，键盘，智能手机等。

电路板中包含所需要的一切支持微控制器，只需将它连接到电脑的USB连接线或电源用AC-DC适配器或电池以开始浏览网页。由于是兼容所有Arduino的盾牌，工作电压为3.3V，符合1.0 Arduino的引脚排列。

ARM核心利益

32位内核允许4个字节的操作在一个单一的CPU时钟的范围内的数据在84Mhz的CPU时钟96KB的SRAM

512KB的快闪记忆体的代码DMA控制器可以减轻CPU做内存密集型任务。

Arduino的两种规格

微控制器：AT91SAM3X8E

工作电压：3.3V

推荐的输入电压：-12V

输入电压范围：6-20V

数字I/ O引脚：54（12，提供PWM输出）

模拟输入引脚：12

模拟输出引脚：2（DAC）

总DC输出电流的所有I / O线：130毫安

为3.3V引脚的直流电流：800MA

DC 5V引脚电流：800mA

快闪记忆体：512KB提供给用户应用

（两个银行：64KB和32KB SRAM：96KB）

数据闪存：2MB（250KB）

时钟速度：84MHz

Atmel的®SAM3X ARM®Cortex™-M3的基于闪存的微控制器（MCU）带来了更多的连接到SAM3系列通过添加以太网，双CAN和高速USB（USB HS）MiniHost和带有片上物理层设备（PHY）。设备配有双库结构的256KB和512KB闪存总提供100引脚和144引脚QFP和BGA封装选项。该架构设计，支持高速数据传输，包括一个多层总线矩阵加双SRAM的银行，直接内存访问（DMA）通道和外设DMA控制器（PDC）的应用程序支持多任务操作。 SAM3X系列是为网络应用在工业嵌入式市场，并在家庭和楼宇自动化，智能电网和工业自动化的理想选择。
